一、概述

环形孔板流量计的基本原理和标准孔板基本相同，但结构相差甚远。环形孔板本身自带一段测量管，在测量管中部固定一块同轴的圆板，圆板由支撑架固定在管道上，适用干各种流体介质(气体、蒸汽、液体)的测量，例如饱和素汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点，同时无需长的直管道，具有在恶劣的管道条件下工作的优点。

二、工作原理

环形孔板依据的基本原理同标准孔板一样，适用于流体连续性方程和伯努力方程，所不同的是流体进入测量管段后， 小流通截面不一样，标准孔板 小流通截面是圆形，环形孔板 小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β=d/D

三、环形孔板流量计特点

1、适合测量蒸汽、煤气及冷却水等脏污介质。

环形孔板"周边流通，中间阳挡"的特殊结构，使得杂质畅通无阳及停汽时蒸汽形成的冷水及时走，从而提高了工作可靠性和测量精度。

2、适合高温、高压流体的流量测量。

环形孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度;测量高压流体时，因测流板在管道内部，与静压力的高低无关，降低加工成本。

3、比圆缺孔板、偏心孔板工作可靠，测量准确。

4、采用均压环结构，减少测量误差来源。

5、 采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。

四、环形孔板流量计适用范围

1、公称直径∶50mm≤DN≤1800mm

2、雷诺数范围∶10³≤ReD≤107

3、公称压力∶PN≤32MPa

4、工作温度∶-196～530℃

5、精度∶1级、1.5级

五、环形孔板流量计结构形式

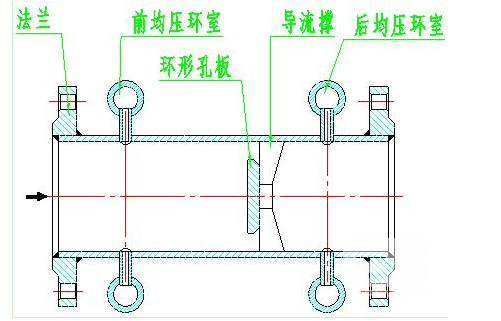

环形孔板装置采用均压环取压，外形结构见下图。

六、订货须知

订货时请详细提供以下数据:

1、被测介质

2、大、常用、小流量。

3、工作压力、高压力、高温度

4、介质密度、粘度

5、管道材质、内径、外径

6、现场管道敷设情况和局部阻力件形式
